消防排煙風機與消防聯動接線圖 |
| 發布日期:2020-4-20 17:24:21 作者:【專通風機】 |
消防排煙風機是由消防控制系統聯動控制的,控制系統需要有排煙風機專用的電控箱,如是是雙速的,高速和低速不能接錯,否則電機會燒毀。在電控箱中加入手動和自動切換旋鈕,手動時電控箱的控制電路切換到電控箱面板按鈕控制,自動時切換到繼電器觸點控制。 自動功能就是在手動的基礎上加入二只24V繼電器,一只接常閉觸點,作為停止按鈕的功能,一只接常開觸點,作為啟動按鈕的功能。切換就是在面板按鈕與這二組觸點間。 不同的消防排煙系統因為控制排煙風機、防火閥等設備不同,配電箱的規格也不同,配電箱內都會配上接線圖,最好請專業電工進行接線。

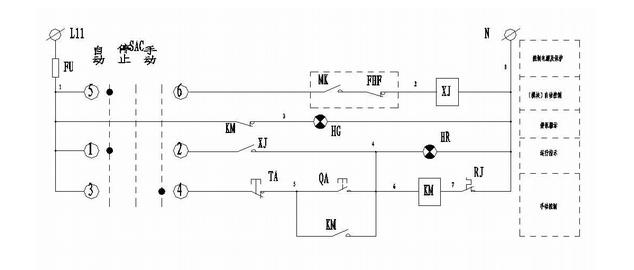

消防排煙風機是由消防控制系統聯動控制的,控制系統需要有排煙風機專用的電控箱,如是是雙速的,高速和低速不能接錯,否則電機會燒毀。在電控箱中加入手動和自動切換旋鈕,手動時電控箱的控制電路切換到電控箱面板按鈕控制,自動時切換到繼電器觸點控制。那么消防排煙系統與消防聯動系統的接線圖是怎么連接的呢?
自動功能就是在手動的基礎上加入二只24V繼電器,一只接常閉觸點,作為停止按鈕的功能,一只接常開觸點,作為啟動按鈕的功能。切換就是在面板按鈕與這二組觸點間。
不同的消防排煙系統因為控制排煙風機、防火閥等設備不同,配電箱的規格也不同,配電箱內都會配上接線圖,最好請專業電工進行接線。
![]() |
